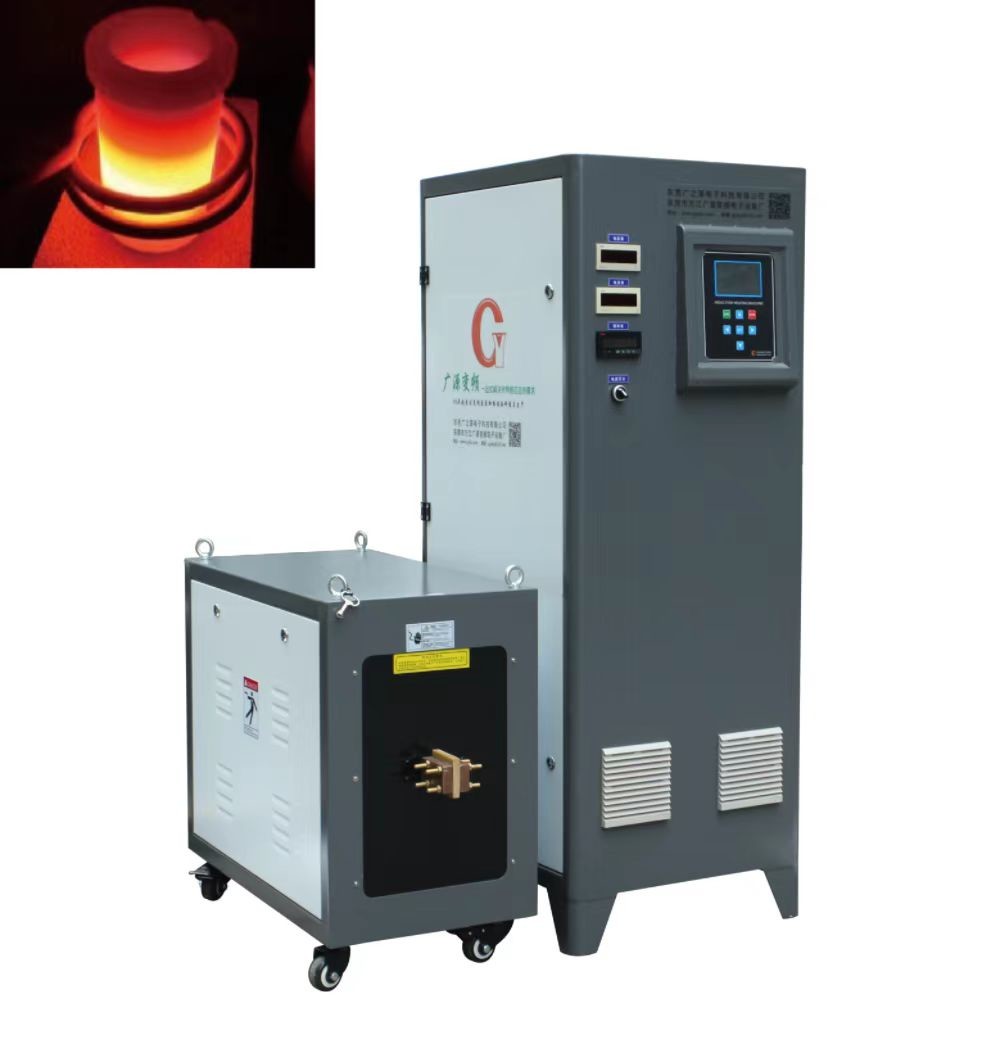

120KW Lekki ekran dotykowy Indukcyjna maszyna do obróbki cieplnej Miękki przełącznik 5-20 KHZ
OGRZEWANIE INDUKCYJNE
Indukcja rozpoczyna się od cewki z materiału przewodzącego (na przykład miedzi).Gdy prąd przepływa przez cewkę, wytwarzane jest pole magnetyczne wewnątrz i wokół cewki.Zdolność pola magnetycznego do wykonania pracy zależy od konstrukcji cewki oraz ilości prądu przepływającego przez cewkę.
Kierunek pola magnetycznego zależy od kierunku przepływu prądu, więc prąd przemienny przepływający przez cewkę spowoduje zmianę kierunku pola magnetycznego z taką samą szybkością jak częstotliwość prądu przemiennego.Prąd zmienny o częstotliwości 60 Hz powoduje, że pole magnetyczne zmienia kierunki 60 razy na sekundę.Prąd zmienny o częstotliwości 400 kHz spowoduje zmianę pola magnetycznego 400 000 razy na sekundę.
Gdy materiał przewodzący, przedmiot obrabiany, zostanie umieszczony wwymiana pieniędzypole magnetyczne (na przykład pole generowane przez prąd zmienny), w obrabianym przedmiocie indukowane będzie napięcie (prawo Faradaya).Indukowane napięcie spowoduje przepływ elektronów: prąd!Prąd płynący przez przedmiot obrabiany będzie płynął w przeciwnym kierunku niż prąd w cewce.Oznacza to, że możemy kontrolować częstotliwość prądu w obrabianym przedmiocie, kontrolując częstotliwość prądu w cewce.
Gdy prąd przepływa przez ośrodek, ruch elektronów będzie napotykał pewien opór.Opór ten objawia się jako ciepło (efekt ogrzewania Joule'a).Materiały, które są bardziej odporne na przepływ elektronów, wydzielają więcej ciepła, gdy przepływa przez nie prąd, ale z pewnością możliwe jest podgrzanie materiałów o dużej przewodności (na przykład miedzi) za pomocą prądu indukowanego.Zjawisko to ma kluczowe znaczenie dla ogrzewania indukcyjnego.
PARAMETRY TECHNICZNE NAGRZEWNICY INDUKCYJNEJ:
| Model | GYTS-120AB (Trójfazowy) |
| Siła robocza | 340V-430V |
| Maksymalny prąd wejściowy | 150A |
| Moc wyjściowa | 120 kW |
| Zmienna częstotliwość | 5-20 kHz |
| Prąd wyjściowy | 400-4000A |
| Natężenie przepływu wody chłodzącej | 0,08-0,16 MPa 12 l/min |
| Punkt ochrony temperatury wody | 50C |
| Rozmiar produktu | główny: 770*550*1510MM |
| transformator: 950*420*770MM | |
| Waga netto | główne: 145kg |
| transformator: 108 kg |
ZASADA DZIAŁANIA:
Produkty ogrzewane indukcyjnie nie polegają na konwekcji i promieniowaniu do dostarczania ciepła na powierzchnię produktu.Zamiast tego ciepło jest wytwarzane na powierzchni produktu w wyniku przepływu prądu.Ciepło z powierzchni produktu jest następnie przenoszone przez produkt za pomocą przewodnictwa cieplnego.Głębokość, na jaką ciepło jest generowane bezpośrednio przy użyciu indukowanego prądu, zależy od czegoś, co nazywa się elektryczną głębokością odniesienia.
Głębokość odniesienia elektrycznego zależy w dużym stopniu od częstotliwości prądu przemiennego przepływającego przez obrabiany przedmiot.Prąd o wyższej częstotliwości spowoduje płytszą elektryczną głębokość odniesienia, a prąd o niższej częstotliwości spowoduje większą głębokość odniesienia elektrycznego.Głębokość ta zależy również od właściwości elektrycznych i magnetycznych przedmiotu obrabianego.
ZASTOSOWANIA MASZYNY NAGRZEWANIA INDUKCYJNEGO:
1.Ogrzewanie (kucie na gorąco, kształtowanie na gorąco i wytapianie)
Kucie na gorąco ma na celu wytwarzanie przedmiotów o określonej temperaturze (różne materiały wymagają różnych temperatur) w inne kształty za pomocą prasy kuźniczej za pomocą prasy wykrawającej, kuźniarki lub innych urządzeń, na przykład wytłaczania na gorąco koperty zegarka, tarczy zegarka, uchwytu , akcesoria do form, naczynia kuchenne i stołowe, wyroby artystyczne, część standardowa, łącznik, prefabrykowana część mechaniczna, zamek z brązu, nit, stalowy kołek i kołek.
Łączenie na gorąco odnosi się do łączenia różnych metali lub metali z niemetalami poprzez nagrzewanie oparte na zasadzie rozszerzania na gorąco lub wytapiania na gorąco, na przykład wtopione spawanie miedzianego rdzenia chłodnicy komputerowej z blachą aluminiową i wstęgą głośnika, połączenie stali i tworzywa sztucznego rurki, uszczelnienie folią aluminiową (peeling pasty do zębów), wirnik silnika i uszczelnienie rurkowego elektrycznego elementu grzejnego.
Wytapianie ma głównie na celu stopienie metalu w ciecz za pomocą wysokiej temperatury, która ma zastosowanie głównie do wytapiania żelaza, stali, miedzi, aluminium, cynku, a także różnych metali szlachetnych.
2.Obróbka cieplna (hartowanie powierzchniowe)
Hartowanie różnych narzędzi i sprzętu, takich jak szczypce, klucz, młotek, siekiera, narzędzia do wkręcania i nożyce (nożyce sadownicze).
Hartowanie różnych akcesoriów samochodowych i motocyklowych, takich jak wał korbowy, korbowód, sworzeń tłokowy, koło łańcuchowe, koło aluminiowe, zawór, wał wahacza, półwał napędowy, mały wałek i widelec. Różne narzędzia elektryczne, takie jak przekładnia i osie.
Hartowanie do obrabiarek, takich jak pokład tokarki i szyna prowadząca.
Hartowanie różnych metalowych części sprzętu i części obrabianych, takich jak wał, koło zębate (koło łańcuchowe), krzywka, uchwyt i zacisk itp.
Hartowanie form sprzętowych, takich jak małe formy, akcesoria do form i wewnętrzny otwór formy.
3.Spawanie (lutospawanie, lutowanie srebrne i lutowanie twarde)
Spawanie różnych narzędzi skrawających, takich jak narzędzie diamentowe, narzędzie ścierne, narzędzie wiertnicze, brzeszczot ze stopu, frez ze stopu twardego, frez, rozwiertak, narzędzie do planowania i solidny bit środkowy.
Spawanie różnych mechanicznych gadżetów sprzętowych: Srebrne lutowanie i lutowanie metali tej samej odmiany lub różnych odmian, takich jak sprzęt toaletowy i produkty kuchenne, miedziane okucia chłodnicze, okucia do dekoracji lamp, precyzyjne okucia form, uchwyt sprzętowy, trzepaczka do jajek, stal stopowa i stal , stal i miedź oraz miedź i miedź.
Zgrzewanie dna garnka złożonego ma zastosowanie głównie do lutospawania okrągłego, kwadratowego, a także innego nieregularnego dna garnka.Ma również zastosowanie do zwykłego lutospawania innych metali.
Spawanie tarczy grzewczej elektrycznego czajnika na gorącą wodę dotyczy głównie lutospawania płaskiej podstawy ze stali nierdzewnej, blachy aluminiowej i rurowych elektrycznych elementów grzejnych o różnych kształtach.
4.Wyżarzanie (odpuszczanie i modulacja)
Wyżarzanie różnych produktów ze stali nierdzewnej, takich jak umywalka ze stali nierdzewnej, puszka wyżarzana i wytłaczana, wyżarzana zagięta krawędź, wyżarzany zlew, rura ze stali nierdzewnej, zastawa stołowa i kubek.
Wyżarzanie różnych innych elementów metalowych, takich jak główka piłki golfowej, kij, mosiężny zamek, okucia miedziane, rękojeść noża kuchennego, ostrze, miska aluminiowa, wiadro aluminiowe, grzejnik aluminiowy i różne produkty aluminiowe.
GY rozwinął niezrównane umiejętności i udogodnienia w dziedzinie ogrzewania indukcyjnego w CHINACH.GY utrzymuje dynamiczny, zintegrowany, zorientowany na rozwiązania zespół wyposażony w narzędzia niezbędne do szybkiego dostarczania innowacyjnych produktów, usług i rozwiązań inżynierskich.
Jesteśmy wiodącym na świecie producentem i pionierem w rozwoju zaawansowanych urządzeń grzewczych indukcyjnych i z kontrolowaną atmosferą.Oferując systemy indukcyjne ogólnego przeznaczenia lub kompletne systemy indukcyjne dla niemal każdego sektora przemysłu, zapewniamy naszym klientom wysokiej jakości produkty, wiedzę branżową, inżynierię procesową, sprzęt indukcyjny, projektowanie i rozwój cewek indukcyjnych i oprzyrządowania indukcyjnego oraz całodobowy serwis i wsparcie w jednym Lokalizacja.
Zlokalizowana w Dongguan w Chinach utrzymujemy filozofię myślenia lokalnego i działania globalnego.Jako część Grupy Inductotherm, klienci GY mają unikalny dostęp do silnej globalnej sieci zakładów produkcyjnych i serwisowych wraz z pełnym zakresem usług inżynieryjnych, instalacyjnych i naprawczych.
