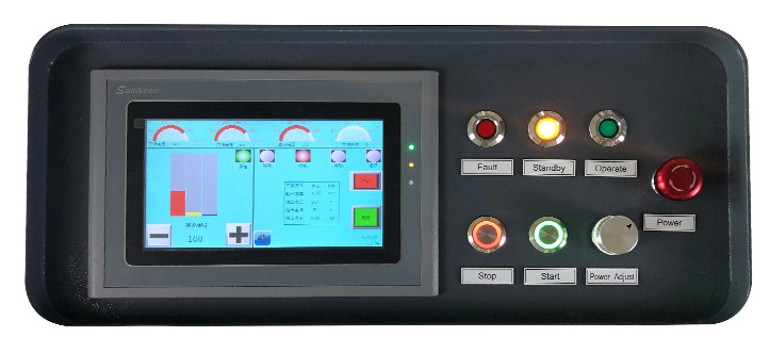

Nagrzewnica indukcyjna o ultra wysokiej częstotliwości 200 KHZ Cyfrowy ekran dotykowy IGBT

Urządzenia grzewcze indukcyjne o ultra wysokiej częstotliwości 40 kW do ogrzewania Matal

URZĄDZENIA NAGRZEWANIA INDUKCYJNEGO:

Ta seria nagrzewnic indukcyjnych o bardzo wysokiej częstotliwości przyjmuje szeregowy obwód rezonansowy, po rezonansie przez transformator o wysokiej częstotliwości, niskie napięcie wyjściowe, wysokoprądowy zasilacz o wysokiej częstotliwości.Struktura rezonansu jest przedstawiona w następujący sposób:

Ta seria konstrukcji nagrzewnic indukcyjnych o bardzo wysokiej częstotliwości wykorzystuje technologię sterowania falownikiem najnowszej generacji firmy GY, w oparciu o wykorzystanie konwencjonalnych urządzeń IGBT, dzięki czemu nagrzewnica indukcyjna może nie tylko dostarczać częstotliwość wyjściową do 250 kHz, zasilanie o bardzo wysokiej częstotliwości, ale także funkcje nagrzewnicy indukcyjnej o bardzo wysokiej częstotliwości są bardziej stabilne i niezawodne.Daje to możliwość zastąpienia lampy próżniowej wysokiej częstotliwości półprzewodnikowymi nagrzewnicami indukcyjnymi wysokiej częstotliwości.

W tej technologii moc i częstotliwość nagrzewnicy indukcyjnej o bardzo wysokiej częstotliwości można regulować niezależnie.Urządzenie przełączające IGBT i cewka amorficzna służą do tworzenia obwodu choppera o wysokiej częstotliwości w celu regulacji mocy.Wykorzystanie technologii automatycznego śledzenia rezonansu i częstotliwości serii IGBT w celu uzyskania precyzyjnego procesu falownika sterującego miękkim przełącznikiem, dzięki czemu niezawodność pracy sprzętu o dużej mocy jest znacznie poprawiona, dzięki czemu sprzęt został opracowany w dziedzinie wysokiej mocy, 100% tymczasowego obciążenia sprzętu może być osiągnięte.

GŁÓWNE CECHY

• Mikroczęści można podgrzewać.Może podgrzewać drut żelazny, drut stalowy, taśmę stalową, miniaturowe wały, drut srebrny, delikatną złotą i srebrną biżuterię i wiele innych.
• Powierzchnia szybko się nagrzewa.Jego efekt skóry jest bardziej oczywisty, co może szybko ogrzać powierzchnię przedmiotu obrabianego, dlatego bardzo dobrze nadaje się do utwardzania powierzchni.
• Wysoka częstotliwość.Najwyższa częstotliwość może osiągnąć ponad 300 kHz, a wydajność ogrzewania jest wysoka.
• Elastyczny.Mały rozmiar, wyposażony w kółka, łatwy do przenoszenia.
• Funkcja samoobrony.Monitoruj prąd, napięcie, temperaturę wody itp. Gdy wystąpi awaria, może automatycznie alarmować i przestać działać.

WYMAGANIA DOTYCZĄCE ZASILANIA:

Moc wymagana do ogrzania przedmiotu obrabianego zależy od:

• Masa przedmiotu obrabianego
• Właściwości materiału przedmiotu obrabianego
• Wzrost temperatury, którego potrzebujesz
• Czas ogrzewania wymagany do zaspokojenia potrzeb procesu
• Skuteczność pola dzięki konstrukcji cewki
• Wszelkie straty ciepła podczas procesu ogrzewania

Po określeniu mocy potrzebnej do ogrzania przedmiotu obrabianego możemy wybrać odpowiedni sprzęt do nagrzewania indukcyjnego, biorąc pod uwagę wydajność sprzężenia cewki.

PARAMETRY GYH-30AB:

ZALETY NAGRZEWANIA INDUKCYJNEGO:

Kondensator rezonansowy nagrzewnicy indukcyjnej o bardzo wysokiej częstotliwości firmy GY jest połączony szeregowo ze stroną transformatora wysokiej częstotliwości, więc transformator wysokiej częstotliwości ma niskie napięcie, co znacznie zmniejsza problemy z izolacją i zapłonem spowodowane wysokim napięciem i znacznie poprawia niezawodność sprzęt.Tymczasem transformator wysokiej częstotliwości jest mały, lekki i ma niskie straty.

Moc grzewcza, czas ogrzewania, moc zachowania ciepła i czas zachowania ciepła można regulować niezależnie, co może skutecznie kontrolować krzywą ogrzewania i temperaturę ogrzewania do pewnego stopnia.

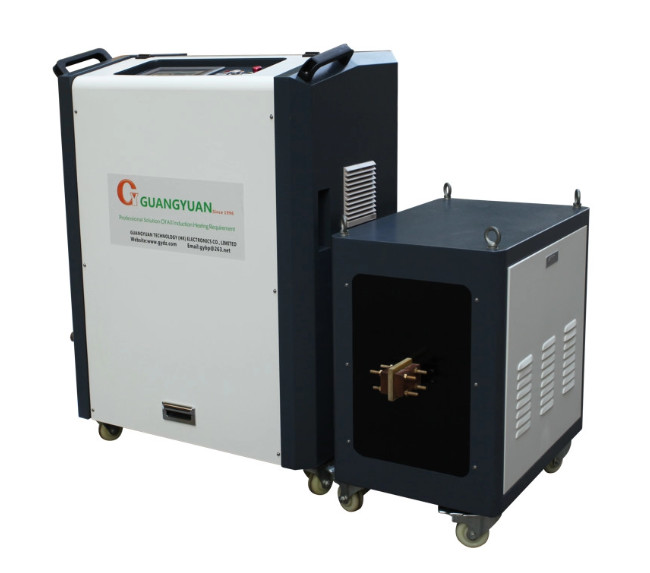

W dzielonej nagrzewnicy indukcyjnej o ultra wysokiej częstotliwości zasilanie wysokiej częstotliwości (host) jest oddzielone od transformatora wysokiej częstotliwości (rozszerzenie), a połączenie między głównym a rozszerzeniem ma długość 2 metrów;

Po zastosowaniu w złym środowisku pracy, główny korpus nagrzewnicy indukcyjnej można zamknąć w czystej przestrzeni, znacznie zmniejszyć tempo konserwacji głównego korpusu, zwiększyć niezawodność sprzętu;

Gdy jest używany w operacjach linii montażowej lub kompletnych zestawach sprzętu, małe przedłużenie zajmuje niewielką przestrzeń stołu, łatwą do przenoszenia.

ZASTOSOWANIA NAGRZEWNICY INDUKCYJNEJ:

Podczas produkcji obróbki cieplnej metali nasze nagrzewnice indukcyjne o bardzo wysokiej częstotliwości mają szerokie zastosowanie.

• Indukcyjna obróbka cieplna wszelkiego rodzaju różnych kół zębatych, wałów i innych części.
• Śruby ze stali węglowej i śruby ze stali nierdzewnej klej do ogrzewania indukcyjnego.
• Szkoły i instytuty badawcze wykorzystują wytapianie lewitacji magnetycznej.
• Niektóre rury miedziane, rury lutowane indukcyjnie.

JAK KONSERWOWAĆ URZĄDZENIA GRZEWCZE INDUKCYJNE O ULTRA WYSOKIEJ CZĘSTOTLIWOŚCI?

• Aby zapobiec porażeniu prądem elektrycznym, należy upewnić się, że specyfikacje elektryczne obudowy są niezawodnie uziemione.
• Demontaż i montaż wzbudnika należy przeprowadzić po zatrzymaniu dogrzewania.
• Ściśle przestrzegaj zasady najpierw podłączania wody, a następnie włączania zasilania, niedobór wody jest surowo zabroniony w procesie roboczym, a jakość i ciśnienie wody chłodzącej używanej w sprzęcie i cewce indukcyjnej muszą spełniać wymagania podane w tabeli 2. Aby uniknąć blokowania chłodzenia rur, jeśli do zaopatrzenia w wodę używana jest pompa wodna, należy zainstalować filtr wody chłodzącej na wlocie pompy wodnej.Temperatura nie powinna być wyższa niż 45°C, a przepływ wody powinien wynosić 10 T/H (zaleca się wodę zmiękczoną).
• Indukcyjny sprzęt grzewczy o bardzo wysokiej częstotliwości należy chronić przed światłem słonecznym, deszczem, wilgocią i kurzem.Gdy urządzenie wymaga naprawy lub konserwacji, należy je naprawić po wyłączeniu zasilania.
• Co tydzień czyść maszynę sprężonym powietrzem lub wentylatorem.Płytkę drukowaną czyści się szczotką, a następnie przedmuchuje.
• Zwykli użytkownicy powinni używać go co 4 miesiące ze specjalnym detergentem (dostępnym w naszej firmie), aby raz wyczyścić maszynę.Gdy urządzenie często alarmuje temperaturę wody lub obserwuje się, że przepływ wody na wylocie znacznie się zmniejszył, należy go natychmiast wyczyścić.
• Cewka indukcyjna powinna być utrzymywana w czystości, aby zapobiec zwarciom między zwojami.
• Ten indukcyjny sprzęt grzewczy o ultrawysokiej częstotliwości nie może używać czujnika z jednym obrotem.W przeciwnym razie urządzenie może ulec uszkodzeniu na skutek zbyt małej reaktancji indukcyjnej.W szczególnych przypadkach należy skonsultować się z producentem.
• Podczas wymiany wzbudnika, płytkę przyłączeniową wzbudnika i powierzchnię styku transformatora należy przeszlifować do czysta, aby zachować dobrą przewodność.
