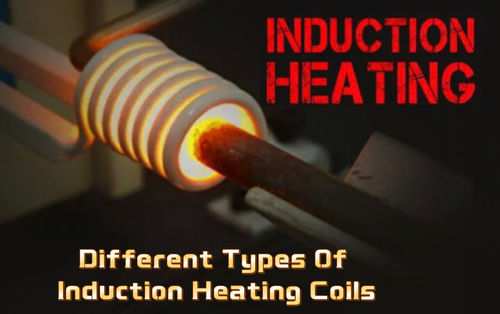

Nagrzewnica indukcyjna: rzeczy, które musisz o niej wiedzieć
Stopniowo ogrzewanie indukcyjne zastępuje konwencjonalne systemy grzewcze w kilku gałęziach przemysłu.W końcu zapewnia wolne od zanieczyszczeń, zlokalizowane, spójne i precyzyjne ogrzewanie.
Jednak większość ludzi nie wie, że konstrukcja cewki indukcyjnej wpływa na wydajność ogrzewania.
Jako nieodzowny element układu indukcyjnego, nagrzewająca się cewka indukcyjna przetwarza prąd przemienny na pole elektromagnetyczne i oddziałuje na nagrzewany przedmiot.Zwykle jest wykonany z rurek miedzianych, aw szczególnych przypadkach może być wykonany z płyt miedzianych, a następnie spawany z rurami chłodzącymi lub prętami miedzianymi i obrabiany w odpowiednie części konstrukcyjne.
Kształt cewki powinien być oparty na kształcie powierzchni grzewczej części.Zgodnie z kształtem przedmiotu obrabianego, podstawowy kształt cewki indukcyjnej jest określany jako pierścień, solenoid, prostokątny, kopiowany kształt, cewka naleśnikowa lub nieregularna itp.
Ludzie używali szerokiej gamy cewek do ogrzewania indukcyjnego.Te cewki mają różne zachowania grzewcze i zastosowania.Poznajmy niektóre popularne typy cewek indukcyjnych.
Cewka jednoobrotowa jest również znana jako cewka stała.Cewka ta nagrzewa przedmiot obrabiany wąskim pasmem.Poza tym cewka może skanować długość przedmiotu obrabianego.
Wewnętrzna cewka znana jest z wyjątkowej konstrukcji.Cewka może ogrzewać wewnętrzną powierzchnię otworów.Konstrukcja cewki zapewnia zmniejszenie całkowitej odległości od powierzchni otworów, co pomaga w optymalnym dotarciu ciepła do otworów.
Wieloobrotowa cewka śrubowa lub elektromagnes jest dobrze znaną cewką indukcyjną zawierającą kilka zwojów.Te obroty wyrażają długość schematu grzania.
Wielopozycyjne cewki spiralne nadają się do pełnego procesu ogrzewania.Ta cewka może mieć dowolną liczbę pozycji.Niemniej jednak do ośmiu pozycji jest praktycznych.
Te cewki są używane na stole obrotowym.Pomagają operatorowi zająć jeden krok w wieloetapowym procesie montażu.
Operatorzy używają tej cewki, gdy element obrabiany musi być ogrzany tylko z jednej strony.Ogólnie nadaje się do metali o płaskiej powierzchni.Ponadto cewka naleśnikowa może podgrzewać małe, wąskie pasmo od środka.
Cewka spinki do włosów może być cewką jedno- lub wielozwojową.Ogólnie rzecz biorąc, pomaga w podgrzewaniu długich i cienkich części.Operatorzy używają go również do podgrzewania ruchomej stali lub aluminium.
Cewka jest najbardziej widoczną częściąindukcyjny sprzęt grzewczy.Jego konstrukcja i jakość decydują o tym, jak skutecznie przedmiot obrabiany zostanie nagrzany.
Cewka indukcyjna to miedziana rurka w kształcie cewki.W zależności od tego, ile zwojów znajduje się w miedzianej rurce, cewka nazywana jest cewką spiralną lub cewką z cewką elektromagnetyczną.
Kiedy zasilacz przechodzi przez cewkę, wytwarza pole elektromagnetyczne.Dzieje się tak z powodu przepływu prądu przemiennego (prądu zmiennego).
To zmienne pole elektromagnetyczne wytwarza prąd indukowany w przedmiocie obrabianym.A ten prąd generuje ciepło z powodu kwadratu strat R.
Ile prądu przepływa przez przedmiot obrabiany, zależy od intensywności pola elektromagnetycznego cewki.Ten transfer energii nazywany jest efektem prądów wirowych lub efektem transformatora.
